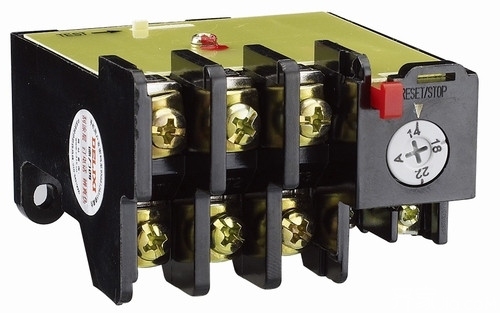

热继电器是一种保护电器，用于电动机或其他电气设备和电路的过载保护。热继电器主要用于异步电动机的过载保护。其工作原理是过载电流通过热元件后，双金属受热弯曲推动动作机构带动触点移动，使电机控制电路断开，实现电机断电停机，从而起到过载保护的作用。鉴于双金属弯曲过程中热量传递需要较长时间，热继电器不能作为短路保护，只能作为热继电器的过载保护。



        热继电器作为电机的过载保护元件，因其体积小、结构简单、成本低而在生产中得到广泛应用。




继电器电流整定公式：

       热继电器的整定电流是指长时间流过发热元件而不引起热继电器动作的最大电流。通过设置电流旋钮可以改变继电器的设置电流。在选择和整定热继电器时，整定电流值必须与电机的额定电流基本一致。



继电器电流设定的公式如下:



继电器充满电流，电流量有上有下。



星角启动电机，设定电流为正面电流。



1.一般情况下，根据电机的额定电流，热继电器的整定值为电机额定工作电流的0.95~1.05倍，或者选取整定值范围的中值作为电机的额定工作电流。



2.保护星形-三角形起动电机。当热继电器的三个热元件串联在三角形连接的各相绕组中时，热继电器的整定电流根据电机的额定电流进行整定。
