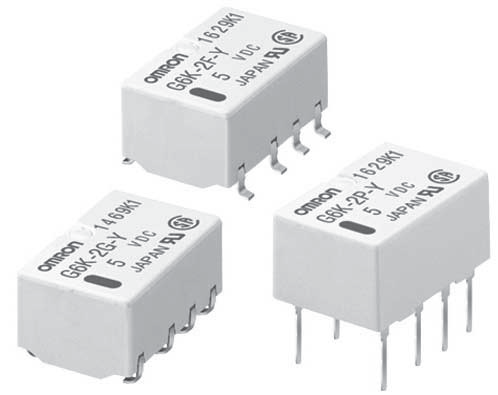

磁保持继电器分为两层，上层是电磁系统，下层是接触系统，电磁系统采用平面直接作用的磁保持磁路系统，包括磁铁、线圈、电枢铁、铁芯和安装板，磁体设置在安装板的中心，磁铁设置在磁铁的两侧，U形铁芯设置在线圈上方，铁芯之间的电枢协调形成一个圆形结构，然后由磁场控制。安装板的两端位于铁芯U形底部的旁边，铁芯底部还装有纯铁板，以防止外部磁场的干扰。



       磁保持继电器的内部结构和参数

1、额定电压

       指继电器正常工作时线圈所需的电压。根据继电器的类型，它可以是交流电压，也可以是直流电压。

2、直流电阻

       是指继电器中线圈的直流电阻，可以用万用表测量。



3、吸引电流

       是指继电器产生吸引作用的最小电流。在正常使用中，给定的电流必须略大于吸入电流，这样继电器才能稳定工作。对于线圈的工作电压，一般不超过额定工作电压的1.5倍，否则会产生大电流，线圈会被烧掉。

4、释放电流

       指继电器产生的最大电流。当继电器吸入状态的电流减小到一定程度时，继电器就会恢复到不带电的释放状态。此时，电流比吸入电流小得多。

5、开关电压和电流

       指继电器允许加载的电压和电流。它决定了继电器可以控制电压和电流，使用时不能超过这个值，否则很容易损坏继电器的触点。
